30 mm Flak 103/38





Im Jahre 1942 erhielt die Firma Rheinmetall von der Marine den Auftrag, eine 30 mm Waffe zu entwickeln. Da die Flakinspektion der Wehrmacht ein Kaliber zwischen 20 mm und 37 mm aus logistischen und Wirkungsgründen ablehnte, wurde das Projekt bis Kriegsende nicht beendet. Trotz der Ablehnung wurden ab 1944 30 mm Maschinenkanonen 103 von Mauser aus der Fertigung für die Jäger der Luftwaffe auf die verschiedenen Lafetten der Flak 38 gesetzt, da man an der Front dringend Fliegerabwehrwaffen benötigte.





Die Munitionszuführung erfolgte durch Munitionsgurte mit 40 Schuss, was zu einer Schusskadenz von 250 Schuss je Minute führte. Die Munition war allerdings, wie die der 20 mm Flak, wenig wirksam gegen gepanzerte Schlachtflieger. Ein Problem, neben der Umstellung der Bedienungsmannschaft auf ein anderes Visiersystem, war die zusätzliche Produktion von Ersatzteilen und Munition. In den Flakabteilungen wurde die 30 mm Flak daher nicht eingeführt.

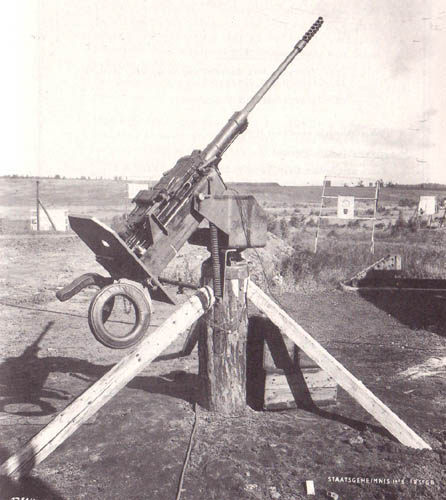

3 cm Flak Baumaffe



Neben den Geschützen auf  Sonderanhänger 51 wurde die Flak 103/38 auf verschiedene Fahrgestelle gesetzt.:

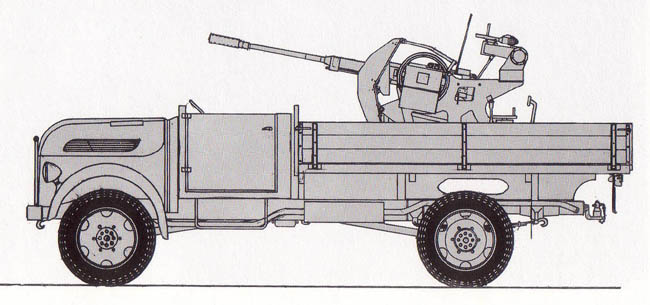

- 30 mm Flak 103 auf Kfz 70 (6 X 4 Krupp L2H 143, "Krupp-Protze") oder Steyr 2000a





- 30 mm Flakzwilling 103 im geschlossenen Turm auf Fahrgestell Panzer IV "Kugelblitz" (Prototyp)





- 30 mm Flakzwilling 103 im geschlossenen Turm auf Fahrgestell SdKfz 140 "Kleiner Kugelblitz" (Projekt)



- 30 mm Flakzwilling 103 gekoppelt mit Flakzwilling 151/20  auf Fahrgestell Panzer IV  (Prototyp)



- 30 mm Flakzwilling 103 gekoppelt mit Flakzwilling 151/20 30 mm Flakzwilling 103 auf Fahrgestell SdKfz 140  (Prototyp)



- 30 mm Flakvierling 103 im geschlossenen Turm auf Fahrgestell Panzer IV "Zerstörer 45" (Prototyp, "Wirbelwind" mit 30 mm 38 Vierling)







Daten:



Kaliber: 30 mm
Rohrlänge: 1338 mm
Länge gezogener Teil:  1159,7 mm
Züge: 16
Rücklauf:
Waffenlänge: 3000 mm
Breite: 1720 mm
Höhe:  2690 mm
Feuerhöhe: 1120 mm
Feuerhöhe abgesetzt:    1140 mm
Gewicht Fahrstellung: 879 kg
Gewicht Feuerstellung: 619 kg
Gewicht Schutzschild 80 kg
Schussweite: 5730 m
Schusshöhe:  4700 m
Zerlegergrenze: 1600 m
Seitenrichtbereich: 360°
Höhenrichtbereich: -10° bis +80°
Feuergeschwindigkeit: 250 Schuss/min
Vo Sprenggranate: 900 m/sec
Vo Panzergranate: 800 m/sec
Gewicht Sprenggranaten:
Gewicht Panzergranaten:



 weitere Bilder

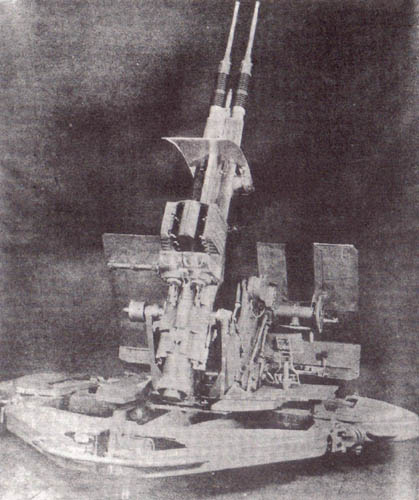

Prototyp der 3 cm Zwillingsflak 303 für U-Boote Typ XXI
