Japanische Infanteriegeschütze und Granatwerfer

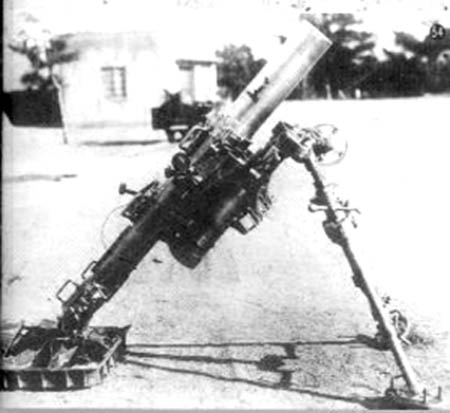

Typ 96 15 cm schwerer Infanteriemörser:
Kujuroku shiki jūhakugekihō
Bei dieser Waffe handelt es sich um einen schweren Mörser für die Grabenmörsereinheiten. Vom Grundprinzip her handelt es sich um eine vergrößerte Version des Typ 94 90 mm Granatwerfers mit ähnlichem Rückstoßmechanismus aber schwererer Lafette, der die Waffe genauer machte.
Das Rohr allein wog 100 kg, die gesamte Waffe 722 kg. Zum Transport wurde zunächst das Rohr in hinterster Position fixiert. Dazu wurde das Rohr vom Rücklaufmechanismus abmontiert. Dann wurde unterhalb des oberen Teils des Rücklaufmechanismus eine Achse mit zwei Rädern montiert. Daraufhin wurden die Bodenplatte sowie das Zweibein demontiert. So war der Hauptteil der Waffe mit zwei Zugstangen im Mannschaftszug beweglich.
Mit den 25,4 kg schweren Granaten konnte eine maximale Schussweite von 3900 m erreicht werden.
Insgesamt wurden etwa 90 dieser Granatwerfer produziert und bis Kriegsende eingesetzt.
Daten:
Kaliber: | 150,5 mm |
Länge: | variabel |
Breite: | n.b. |
Höhe: | variabel |
Rohrlänge: | 1315 mm |
Kaliberlänge: | 8,7 |
Anzahl der Züge: | 0 |
Gewicht: | 722 |
Seitenrichtbereich: | n.b. |
Höhenrichtbereiche: | + 45° bis + 80° |
Anzahl der Ladungen: | n.b. |
Mündungsgeschwindigkeit max.: | 214 m/s |
Munitionsarten: |
Sprenggranate Splittergranate Brandgranate Nebelgranate |
Reichweite: | 3900 m |
maximale Schussfrequenz: |
|
