Bomber der Armeeluftwaffe



Armee Typ 92 schwerer Bomber Mitsubishi Ki-20:

九二式重爆撃機 三菱 キ20

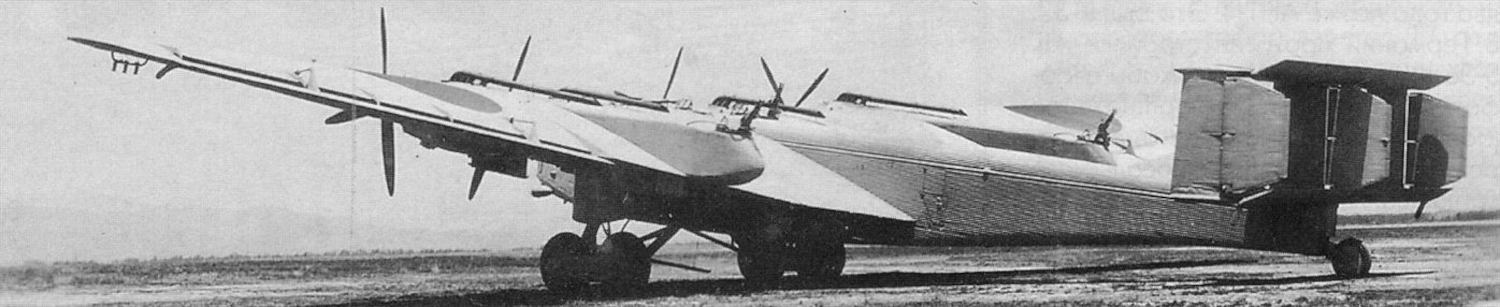

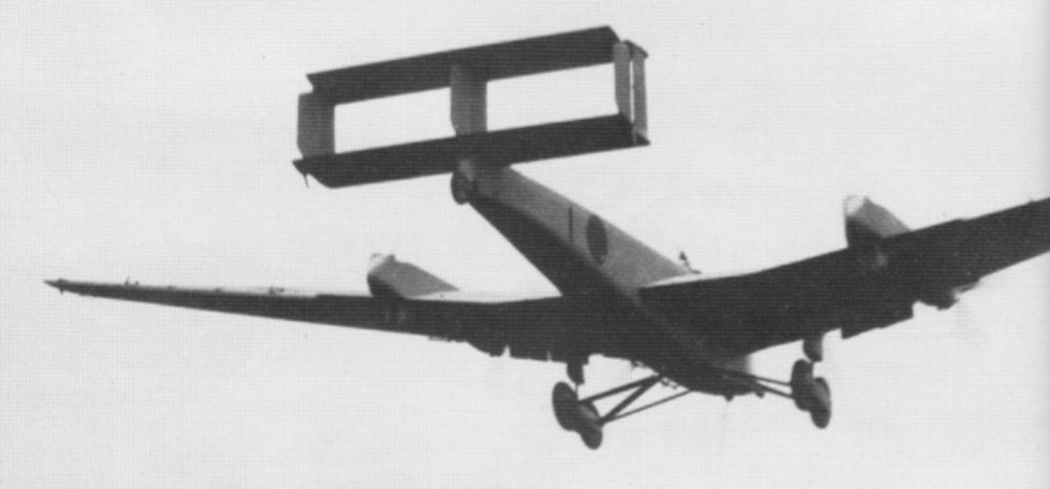

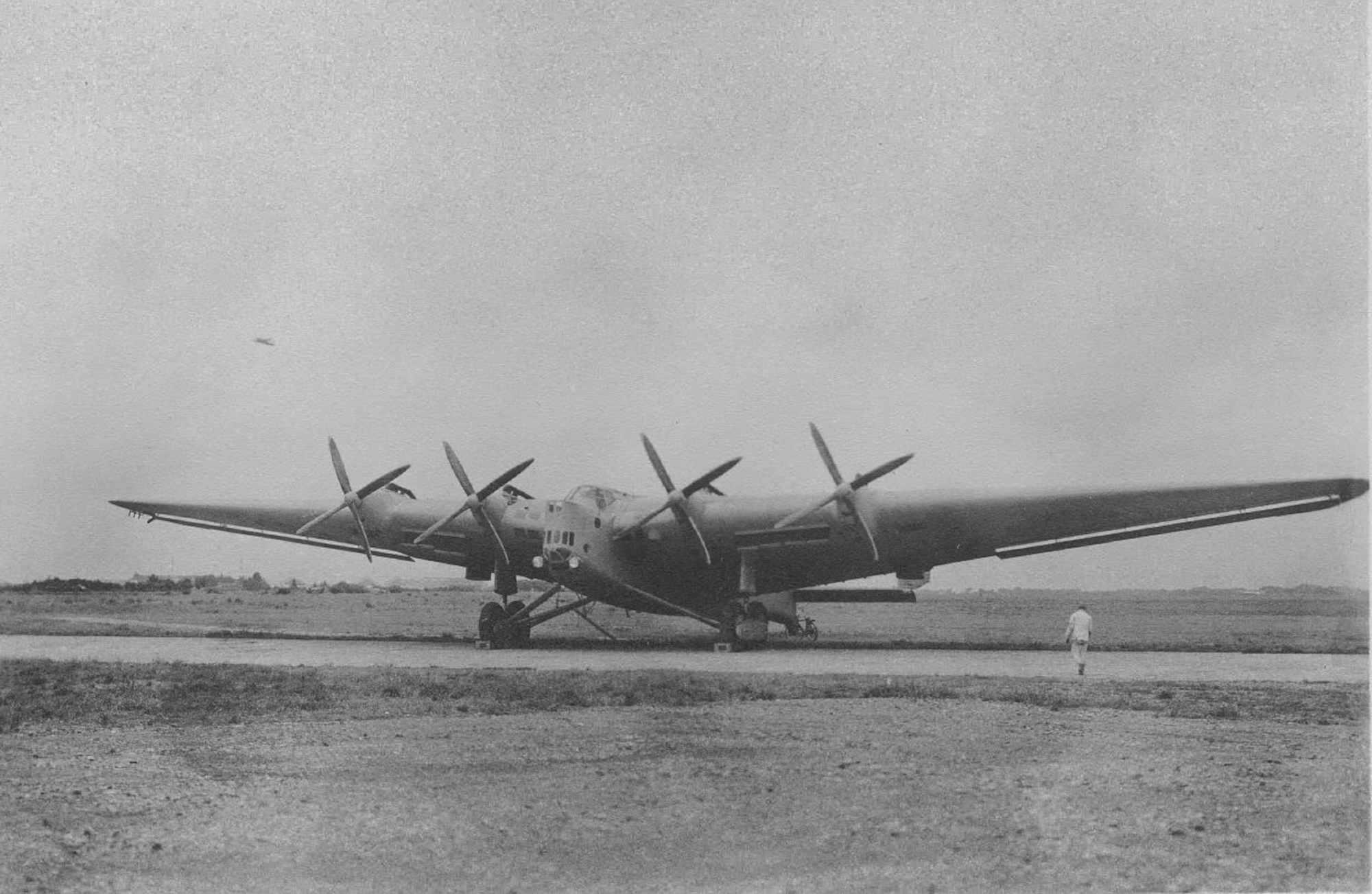

Ein Projekt der Firma Mitsubishi von 1930 zur Entwicklung eines schweren Bombers, Kopie der Junkers G-38/K-51. Es handelte sich um einen Mitteldecker mit Kabine für die Besatzung, vier 12-zylinder Reihenmotoren, Vierblattluftschrauben, Kastenleitwerk und festem Fahrwerk.



1930 erwarb Mitsubishi die Lizenz zum Nachbau des Passagierflugzeugs Junkers G38 und dessen Bomber-Version K-51. Die Armeeluftwaffe stimmte dem Bau zweier Prototypen zu. Daraus entstand eine Maschine, die weitestgehend der K-51 glich. Die Besatzung bestand aus 10 Mann. Acht Mann waren im Rumpf untergebracht, je ein Schütze saß in einem doppelten Kampfstand am Hinterflügel in Verlängerung der äußeren Triebwerke. Diese bestanden aus je einem nach unten gerichteten, drehbaren MG-Stand und einem nach hinten und oben feuernden MG in einem Kampfstand am hinteren Flügelende. Neben Pilot und Kopilot waren zwei Mann zur Unterstützung der Bewegungen der Steuerflächen nötig. Alle vier saßen in einer Kanzel oben auf dem Rumpf am vorderen Ende der Flügel. Rechts und links in der Kanzel war je ein MG eingebaut. Auf dem Bug war ein Kampfstand mit flexiblem MG eingebaut. Der Bombenschütze war unter dem Bugkampfstand untergebracht. Er zielte über Peilmarken in einem hölzernen Gestell unter dem Bug. Ein weiterer Kampfstand mit MG war oben auf dem Rumpf auf Höhe der Flügelmitte eingebaut. Ein Mechaniker vervollständigte die Mannschaft im Rumpf. Alle Kampfstände waren offen. Das Fahrwerk bestand aufgrund des hohen Gewichts aus je zwei hintereinander angeordneten Reifen. Bis zu 5000 kg Bomben konnten unter Rumpf und Flügeln mitgeführt werden.









Die Prototypen wurden 1932 aus selbst gefertigten und importierten Teilen zusammengesetzt. Bei den Tests erwies sich die Maschine zwar als untermotorisiert, jedoch wurde der Nutzen als strategischer Bomber als überragend eingestuft. Daher erfolgte noch 1932 die offizielle Einführung. Jedoch waren die Kosten je Maschine immens, so dass nur eine kleine Serie gebaut werden konnte. In den kommenden Jahren fertigte Mitsubishi daher lediglich 4 weitere Flugzeuge des Typs. Die Maschinen wurden als streng geheim eingestuft. Entsprechend erhielten sie zunächst keine Ki-Nummer und wurden auch nicht als offizielle Einsatzmaschinen geführt. Erst als 1936 ein modernes Nachfolgemodell in Entwicklung war, wurde die Bezeichnung Ki-20 offiziell vergeben. Nach 1933 wurden die Motoren durch vier Reihenmotoren vom Typ Jumo 204 mit je 750 PS Standardleistung ersetzt. Dies verbesserte zwar die Leistungen, die Untermotorisierung blieb jedoch ein Problem. Daher wurden zudem Tests mit Kawasaki Ha-9 Motoren gemacht, die jedoch nicht erfolgreich waren. Ab 1937 wurde das MG im oberen Heckstand durch ein Typ 97 20 mm MG ersetzt



Bis 1938 bildete dieser Typ den Kern der strategischen Bomberflotte der Armeeluftwaffe. Hauptaufgabe wäre im Falle eines Krieges mit der Sowjetunion die Bombardierung strategischer Ziele in Sibirien gewesen. Dafür wurden die Maschinen bis zur Ausmusterung zurückgehalten. Ab 1938 wurden sie durch die Ki-21 ersetzt. Mit einem Einsatzgewicht von fast 26 t und 5 t Bombenzuladung war die Ki-20 das schwerste Flugzeug und das mit der schwersten Bombenlast, dass von der Armeeluftwaffe bis Kriegsende in Dienst gestellt wurde.







Daten:



Entwicklungsfirma:

Mitsubishi

Besatzung: Pilot, Kopilot, 2 Steuermänner, Bombenschütze, Mechaniker, 4 Bordschützen

Länge:

23,20 m

Spannweite:

44,0 m

Höhe

7,0 m

Flügelfläche:

294 m²

Leergewicht:

14912 kg

Normalgewicht:

25488 kg

Maximalgewicht:

n. b.

Motor:

4 X Junkers L88 wassergekühlter 12-zylinder Reihenmotor/ 4 X Jumo 204 wassergekühlter 12-zylinder Reihenmotor

Motorleistung normal: n. b. /4 X 750 PS

Motorleistung maximal:

4 X 800 PS, n. b.

Propeller:

Vierblatt, Holz

Höchstgeschwindigkeit:

200 km/h

Steigrate: n. b.

Reisegeschwindigkeit:

160 km/h

Reichweite:

2000 km

Flügeldruck:

86,99 kg/m²

Leistungsgewicht:

n. b.

Panzerung:

keine

Funkmessgeräte: keine

Bewaffnung:

8 X Typ 89 7,7 mm MG flexibel, später 7 X Typ 89 7,7 mm MG flexibel, 1 X Typ 97 20 mm Kanone Ho-1 flexibel

Hersteller:

Mitsubishi
