schwere Kreuzer der Takao-Klasse





schwerer Kreuzer Takao:

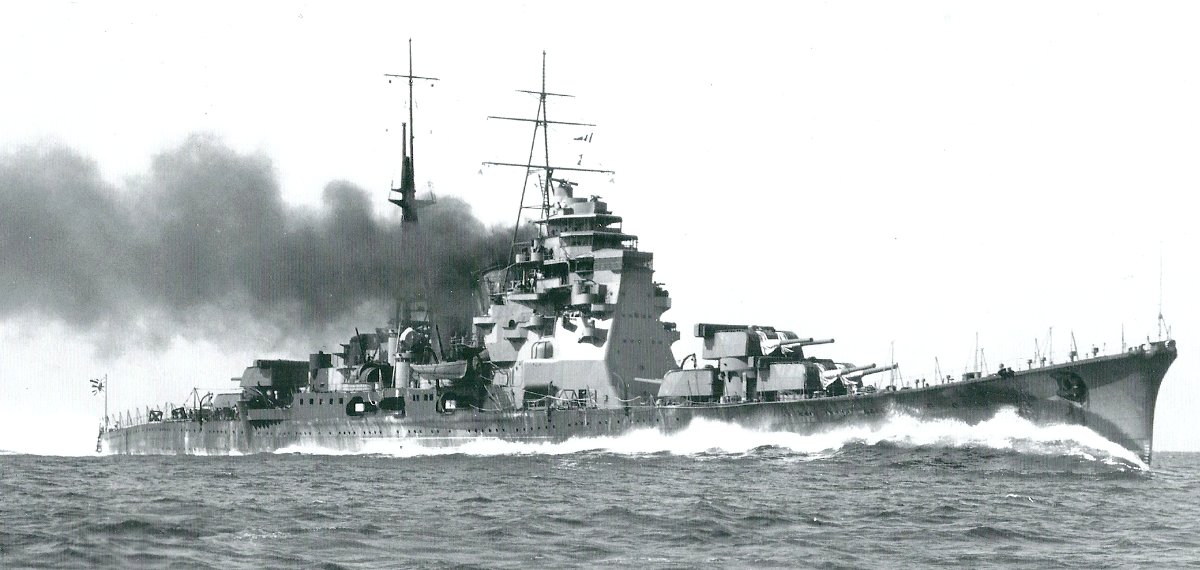

1932







1939



23.10.1944 schwer beschädigt in der Palawan Straße durch das U-Boot USS Darter. Nach Singapur geschleppt und dort repariert. Dort wurde das Schiff vor Abschluss der Arbeiten am 31.07.1945 durch das britische Mini-U-Boot XE-3 erneut schwer beschädigt. Nach der Kapitulation erfolgte am 27.10.1946 die Versenkung in der Straße von Malacca.





Daten (vor/nach Umbau 1938-39):



Hersteller Rumpf:

Yokosuka Marinewerft, Yokosuka

Hersteller Aufbauten:

Yokosuka Marinewerft, Yokosuka

Besatzung:

773 Mann

Länge Kiel:

189,5 m
Länge an der Wasserlinie: 198,5 m / 198,6 m
Länge über alles: 200,6 m

maximale Breite:

17,8 m / 20,4 m

Tiefgang maximal:

6,0 m / 6,2 m

Verdrängung Standard:

 8930 t / 12150 t

Verdrängung Normal:

 11780 t / 13460 t

Verdrängung Maximal:

n. b. / 14310 t

Anzahl der Kessel:

12 X Kampon

Anzahl der Turbinen:

4 X 2 (jeweils Hoch- und Niederdruck) Turbinen

Leistung

130000 PS / 133100 PS

Anzahl der Schrauben:

4

Anzahl der Ruder:

2

Höchstgeschwindigkeit:

35,5 kn / 34,2 kn

Brennstoffzuladung:

2571 t / 2600 t Schweröl

Reichweite:

8000 sm bei 14 kn / 8500 sm bei 14 kn

Panzerung:

Gürtel 100-125 mm, Deck 50 mm, Barbetten 75 mm, Türme 150 mm

Torpedoschutz:

keiner / Bunkerwülste
Zahl der Beiboote: 2

optische Richthilfen:

3 X 10 m Entfernungsmesser, 1 X 6 m Entfernungsmesser, 4 X 4,5 m Entfernungsmesser, 2 X 3 m Entfernungsmesser/ 3 X 10 m Entfernungsmesser, 1 X 6 m Entfernungsmesser, 4 X 4,5 m Entfernungsmesser

Funkmessgeräte:

ab 1943: 1 X Typ 13 Seezielradar, 1 X Typ 21 Luft- und Seezielradar

Bewaffnung:

10 X Typ Taishō 3 20 cm Kanonen in fünf Zwillingslafetten

4 X Typ Taishō 10 12 cm Flugabwehrkanonen in Einzellafetten

2 X Typ Hi 40 mm Maschinenkanonen in Einzellafetten

8 X 61 cm Torpedorohre in vier Zwillingstorpedowerfern

3 Seeflugzeuge



1939:

Zwillingstorpedowerfer ersetzt durch 16 X 61 cm Torpedorohre in vier Vierlingstorpedowerfern

Typ Hi 40 mm Maschinenkanonen ersetzt durch 8 X Typ 96 25 mm Maschinenkanonen in vier Zwillingslafetten

zusätzlich 4 X Typ 93 13,2 mm Maschinenkanonen in zwei Zwillingslafetten



1942:

4 X Typ Taishō 10 12 cm Flugabwehrkanonen ersetzt durch 8 X Typ 89 12,7 cm Flugabwehrkanonen in vier Zwillingslafetten



März 1944:

zusätzlich 18 X Typ 96 25 mm Maschinenkanonen in sechs Drillingslafetten



Juli 1944:

insgesamt 60 X Typ 96 25 mm Maschinenkanonen in Einzel-, Zwillings- und Drillingslafetten
